Tunnel di pretrattamento
Tunnel di pretrattamento: soluzioni costruttive per ambienti acidi. Il nostro compito era ingegnerizzare una “camera calda” per pretrattamenti dove l’atmosfera interna, acida e corrosiva, è il nemico principale. Questo progetto è un caso di studio su come la scelta materica e l’innovazione nei sistemi di giunzione definiscano il successo.
La sfida: creare un ambiente controllato e resistente
- Eliminazione dei Metalli: All’interno della struttura non poteva essere presente alcun elemento metallico esposto. La nostra scelta dei materiali è stata quindi rigorosamente limitata a compositi come la vetroresina (VTR) e il PVC, estendendo questa regola anche a tutti gli elementi di fissaggio. Una scelta che non solo previene la corrosione ma garantisce la longevità dell’impianto e minimizza i costi di manutenzione futuri.
- Contenimento dei Vapori: Era imperativo garantire che i vapori acidi e corrosivi rimanessero ermeticamente sigillati all’interno del tunnel, senza alcuna possibilità di fuga verso l’esterno o di infiltrazione all’interno della struttura stessa dei pannelli.
Per superare queste sfide, abbiamo implementato una soluzione basata su materiali specializzati e una tecnologia di giunzione brevettata, cuore pulsante dell’intero progetto.
La soluzione: i pannelli sandwich “Errezero” in vetroresina
Il vero segreto per risolvere la sfida del contenimento dei vapori risiede nel nostro sistema di giunzione ermetico brevettato “Errezero”. Questo design innovativo non si limita a unire i pannelli, ma crea una barriera continua e impenetrabile che assicura una tenuta perfetta all’aria e all’acqua.
Le componenti chiave di questo giunto sono illustrate nella tabella seguente:
| Componente | Funzione Principale |
| Giunto a labirinto | Crea una barriera fisica complessa che impedisce il passaggio diretto di aria e vapori. |
| Ganci eccentrici | Integrati nella schiuma poliuretanica, tirano i pannelli l’uno contro l’altro con grande forza, assicurando un’elevata resistenza meccanica e una chiusura ermetica. |
| Coprigiunto in PVC morbido | Inserito a incastro durante il montaggio, sigilla meccanicamente la giunzione e completa la barriera protettiva, garantendo la continuità superficiale. |
Anatomia del tunnel di pretrattamento: struttura e componenti chiave

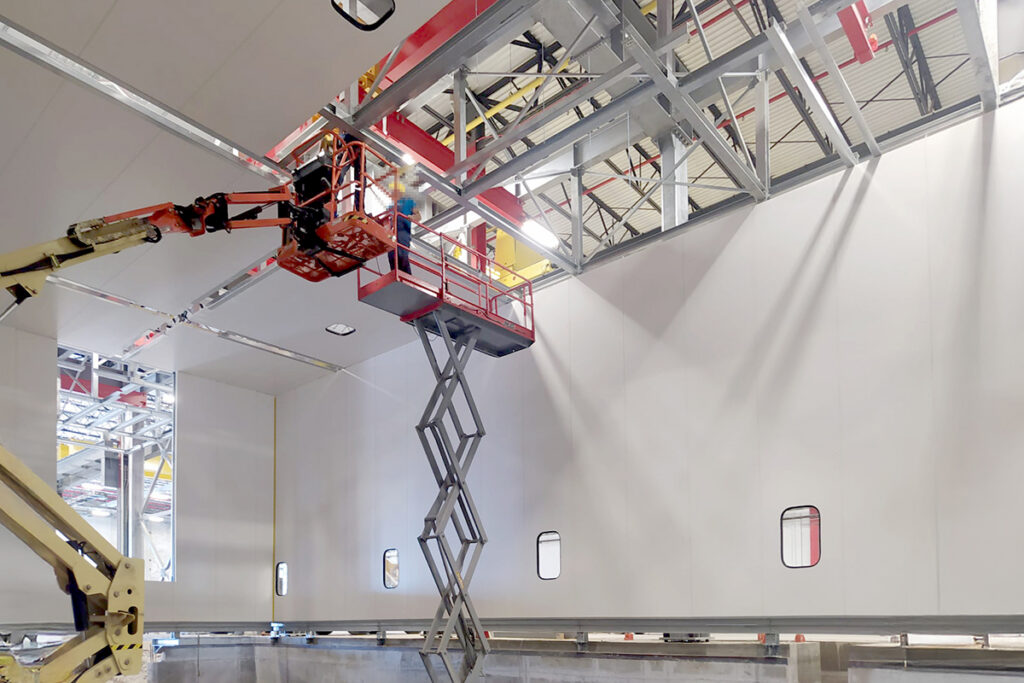

La struttura prende forma attraverso l’assemblaggio meticoloso dei pannelli “Errezero”. Le pareti sono composte da pannelli di varie altezze per adattarsi al layout del progetto, con misure che variano, ad esempio, tra 9.210 mm, 7.800 mm e 4.080 mm. Il soffitto, un’ampia superficie continua, è interamente appeso a una struttura sovrastante tramite un complesso sistema di sospensione che, come indicato nei disegni tecnici, conta 127 punti di pendinatura.

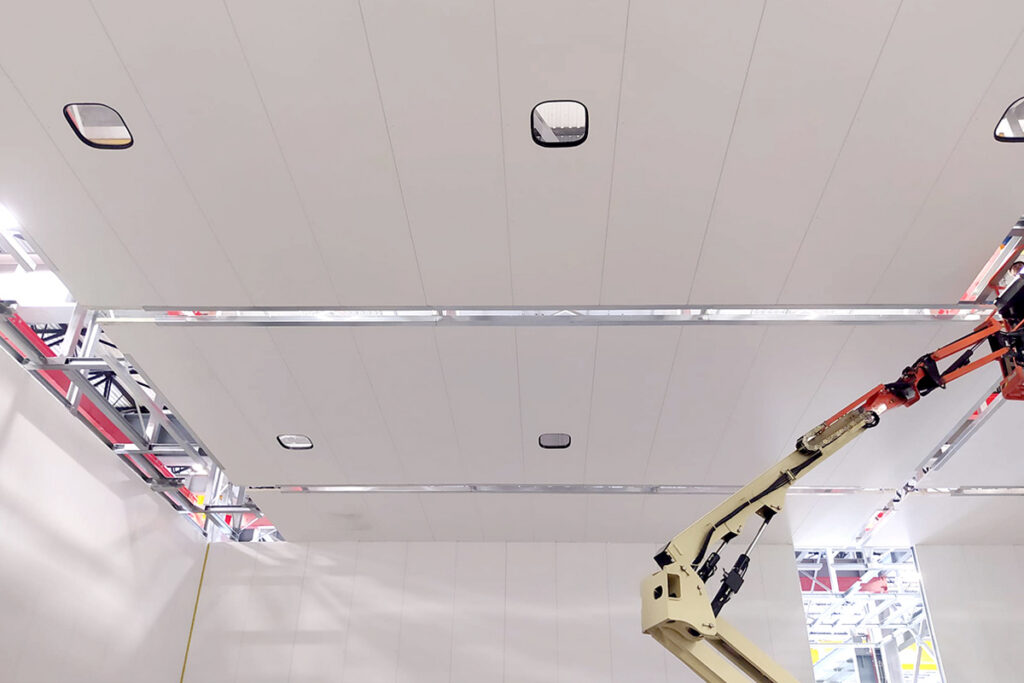

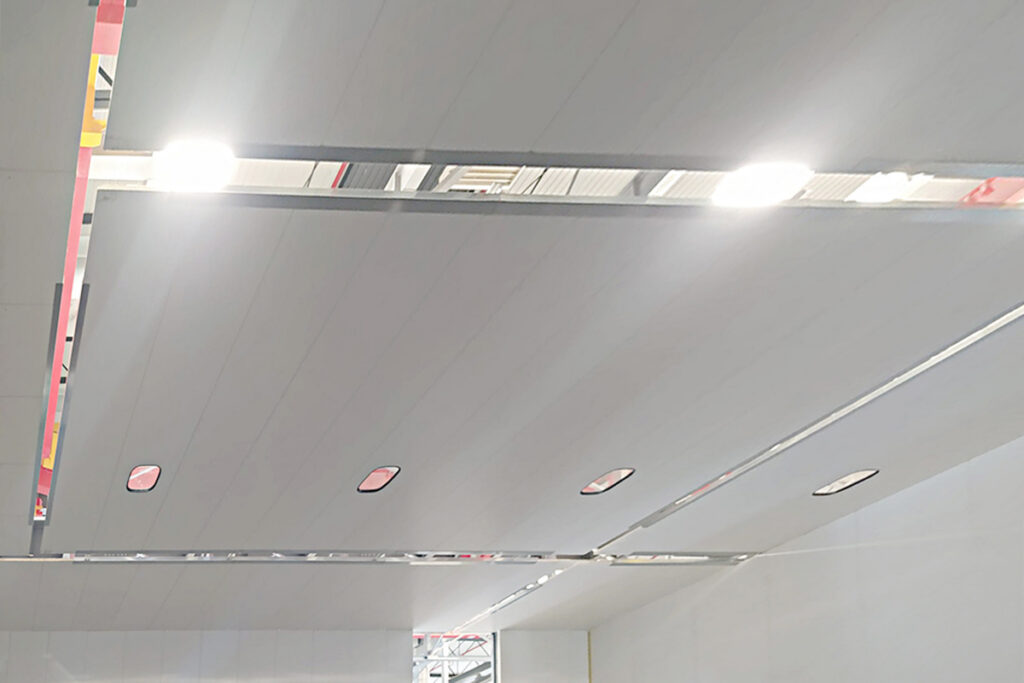

Una delle soluzioni più ingegnose del progetto riguarda l’illuminazione. Per evitare qualsiasi contatto tra i componenti elettrici e l’atmosfera corrosiva, i corpi illuminanti sono installati all’esterno del tunnel. La luce filtra all’interno attraverso una serie di oblò in policarbonato preinstallati direttamente sui pannelli delle pareti e del soffitto. Questa soluzione non solo elimina ogni rischio di corrosione dei componenti elettrici, ma semplifica drasticamente le operazioni di manutenzione, che possono essere eseguite dall’esterno senza interrompere le attività all’interno del tunnel e senza compromettere la tenuta ermetica della camera.
Dettagli progetto
- Category: Tunnel di pretrattamento o camera calda
